Saturday, May 31, 2008

Blender Institute: Big Buck Bunny disponivel para donwload

(c) copyright Blender Foundation | www.bigbuckbunny.org

O novo filme curta criado pelo Blender Institute: "Big Buck Bunny" está disponivel para download, free; Disponivel sob licenca Creative Commons.
A algum tempo atrás já havia lido sobre o desenvolvimento deste filme.
O filme foi feito com o intuito de desenvolver efeitos para o blender e melhorar suas ferramentas.
A historia é simples; até que é engraçada. Alguns criticaram dizendo que o filme era muito cruel, tinha muita maldade, essas baboseiras de pessoas que acham que tudo deve ser lindo ,que nao devemos mostrar coisas más as criancinhas. Bulshit!
Tambem, os arquivos utilizados para o desenvolvimento do mesmo estam disponiveis para download.
O filme pode ser baixado em varias resoluções, e a qualidade e efeitos que foram desenvolvidos para o filme são muito bons.
Exelentemente renderizado, utilizando o Blender, é claro!
Efetuei o download da versão em 1024 px. e estava mt bom!
Agora se você tiver dinheiro sobrando, pode comprar um DVD com o filme e ajudar a fundação Blender.
O filme pode ser visto no youtube tambem, bem como varios outros sites de conteudo multimidia.
Aproveitem!



Friday, May 23, 2008

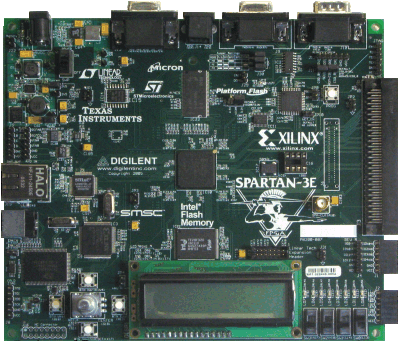

Modulos FPGA, onde encontra-los?


Estou a procura de modulos FPGA apra desenvolvimento, alguem tem alguma ideia de onde posso compra-los no Brasil?

http://www.digilentinc.com/Products/Detail.cfm?Prod=S3EBOARD&Nav1=Products&Nav2=Programmable

Sunday, May 18, 2008

Conserto placa Bratemp!

De volta do conserto a placa da Bratemp.
E o problema não era exatamente o que eu imaginava(microcontrolador).
O capacitor que alimenta o circuito logico é que perdeu suas forças (queimou);
Provavelmente não aguenta a pessada carga dos circuitos logicos ligados a ele depois de anos de uso e desgaste.
Acredito que o cirtuito de alimentação seja algo parecido com os seguintes:


Outra possibilidade de circuitoEssas fontes consegue entregar uma baixa tensão e baixa amperagem.
Pelo que pude verificar na placa, a fonte de alimentação não utiliza uma ponte de retificação complete. Alem destes detalhes, deve haver componentes SMD na placa, escondidos pela resina. Com um regulador de 5V ou 3.3V, que não estão demosntrado no esquema.
O capacitor que refiro-me é o de 1uF, que aparece em azul nas fotos da materia anterior. Ele que foi trocado. A resina de uma area da placa tambem foi removia e RECOLOCADA! Otimo serviço.
Portanto, não sei se não vieram a trocar mais alguma coisa, mas acredito que não. O pisca pisca que a maquina fazia era por que essa fonte não tinha força suficiente pra alimentar os circuitos. Ai ela se resetava! Simples assim!
Se alguem quiser tentar a troca, não me responsabilizo!
Devido a segurança que devese ter com estas placas, pois não possuem isolamento da rede eletrica, aconselho a enviarem para alguem que isole a placa contra umidade.
No mercado livre tem umas empresas que fazem o serviço com qualidade! É muito importante a reaplicação de resina na mesma.
O vendedor de serviços do ML Voador2006 fez um exelente serviço.
Aconselho a quem quiser! E o preço é muito acessivel.

Sunday, May 04, 2008

Não é mais, assim uma Brastemp.

ago/2011: Meio revoltado este post. O problema que aflinge essas placas na realidade é a queima do capacitor, possivelmente da etapa de alimentação. Quem consertou conhece exatamente qual area de resina remover da placa e subtitui o capacitor azul grande.
Aparentemente mais alguns componentes foram trocados, mas nao posso afirmar.
A resina foi recolocada.

Essas empresas, que fabricam ano após ano novos modelos de eletrodomesticos, na tentativa principal de baratear os custos de produção.
Nossa lavadoura de roupas, Brastemp queimou. Deixou de ser uma "Brastemp"



Deixei o video apenas para relembrar da velha propaganda, do tempo que ela era possivelmente uma boa máquina :). Coitada, com 5 anos. Fica aquela sensação que as antigas aguentavam decadas quase sem problemas. Inicialmente pensei que o microcontrolador havia queimado. Entretanto após conversar com algumas pessoas da area descobri que o problema é que alguns capacitores acabam com problemas. Me avisaram tambem que ela usa um chip da MICROCHIP MOTOROLA, provavelmente da familia 8051.


Algumas coisas a respeito da placa:
Tem uma sigla na placa, INVENSYS, acho que é do grupo da Whirlpool que cuida desta area. Ou alguma empresa terceira.
Tem uma memoria serial. Veja tambem como tem componentes que se aquecem, aparentes na resina escurecida. Ao menos está dissipando o calor.A placa de controle é alimentada diretamente da rede eletrica. Um redutor de tensão tipico! Não encontrei nenhum transformador. Sabendo agora que o problema vem desta etapa, é provavel que ela necessitava de melhor design. Veja na foto abaixo o que acredito ser a etapa de fonte/controle do motor principal.
Verificase claramente o aquecimento dos componentes na resina epoxi. Tem um supressor que nao aparece na foto, atrás do radiador; tambem tem 2 transistors. Acredito que eles cuidem dos modos de operação do motor e da bomba de agua.
Essa foi a parte mais questionavel. A falta de um transformador pra proteger toda a parte logica da maquina. Uma maquina de 1000R$, não ter isso.
